“스마트온실내 각종 제어설비 소비전력 실시간 모니터링시스템 구축
한양솔라에너지의 스마트온실 소비전력 통합모니터링시스템은 저압 배전반, 분전반의 각 분기 전력 감시용 Meter로서, 고속 Ethernet 통신을 통한 데이터에 기반하여 소비 전력 측정, 부하 이상 감시 및 전력 품질을 통합관제에서 확인 가능하도록 하고 실내외 설비별 소비전력 측정 데이터를 실시간으로 제공하여 사용자에게 안정적이고 효율적인 전력 운영관리를 제공합니다.

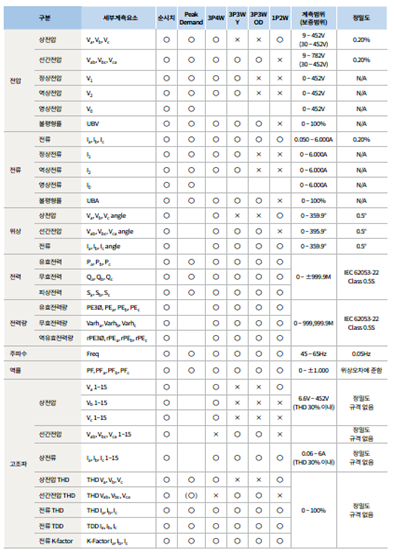

계측 요소
- PQ 기능
- 1/2 주기 이상의 PQ Event 발생 시 비휘발성 메모리 저장
- Sag, Interruption, Swell PQ Event 감지

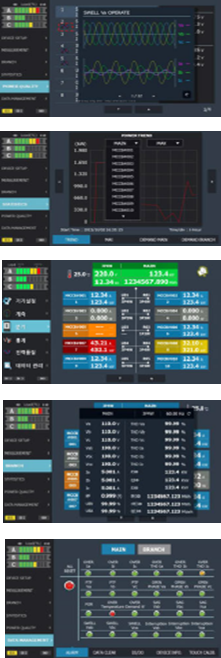

- 최대 32개까지의 PQ Event 저장 및 파형 저장, LCD 표시
- 통계기능 및 과거 추이 그래프 기능
- 메인 계측기의 32개 계측요소에 대한 Demand 주기 동안의 최대, 최소, 평균값을 계측 갱신하는 통계기능 (상전압, 선간전압, 역률, 전력, 무효전력, 피상전력, 주파수, 영상, 정상, 역상 전압/전류, 전압/전류 THD, TDD, K-Factor)
- 메인 계측기 및 분기 계측기 전력 통계기능을 이용한 과거 추이 그래프 표시
- 최대 50개의 분기 계측기 연결 및 계측 화면 표시
- 분기 계측기 이름 및 표시 위치 지정을 통한 자유로운 화면 구성 가능
- 분기 계측 요소 상세 표시를 통한 편리한 계측값 확인
- 분기 상태 표시를 통한 직관적인 인식성 향상
- 온도 모듈 사용을 통한 판넬 내부 온도 계측
- 다양한 Alarm 기능 및 Alarm Event 저장
- 메인 계측기의 PQ Event, 과전류, PTF, Open Phase, POR, 온도초과, Demand 전력 Over, 전류 THD Over 등 다양한 Alarm 기능및 DO 출력
- 분기 계측기의 과전류, Demand 전력 Over, 전류 THD Over, 누설전류 초과에 대한 Alarm 표시 및 DO 출력
- 분기계측기의 DI 입력을 적용하여 차단기별 상태(On/Off, Trip)을 모니터링
- 부하율 표시를 통한 직관성 향상
- Ethernet Switch 기능 구현을 통한 자유로운 Network 구성
