한양솔라에너지의 소비 전력 통합관리시스템은 스마트팩토리, 스마트빌딩, 스마트팜 등의 저압 배전반, 분전반의 각 분기 전력 감시용 Meter로서, 고속 Ethernet 통신을 통해 소비 전력 측정, 부하 이상 감시 및 전력 품질을 통합관제에서 확인 가능하도록 하고 소비전력 측정 값을 실시간으로 사용자에게 제공하여 안정적이고 효율적인 전력 운영관리를 제공합니다.
제품 구성은 메인 계측기와 각 정격 별 분기 계측기로 구성
- 1. 단상 (직결/관통 각 4종 : 30A, 100A, 125A, 250A)
- 2. 삼상 ((직결 : 4종, 관통 : 5종) : 5A(관통), 30A, 100A, 125A, 250A)
- 3. 누설전류 계측기능 Option으로 선택 가능
- 4. 온도 계측기능(별도 온도 모듈 설치 시)
기능 표준 통신 제공
- 고속 Ethernet 제공으로 실시간으로 부하 감시 및 전력품질을 감시반에서 확인 가능
- 상위단 : 표준 Ethernet, MODBUS RS - 485
- 분기 모듈 : MODBUS RS - 485
- 자동 ID 할당 기능으로 간편한 통신 시스템 구축 가능
- 메인 계측기 1대당 최대 50개 분기 모듈 연결 가능
각종 계측 기능 제공
- 상(선)전류 , 상(선)전압 뿐 아니라 위상, 불평형률, 역률, 주파수, 전력, 전력량, THD, TDD, K - FACTOR, 고조파, Demand, 부하율 계측 기능
- PQ(Sag, Swell, Interruption), 수요전력/전류 계측 등의 유용한 정보 제공
다양한 부가기능 제공
- 통계데이터, 부하율 계산, PQ이벤트, 온도 계측, DI 등을 제공
- PQ 파형 저장으로 계통 품질 감시 기능 확대
- 통계 기능을 통한 과거 부하 사용량 추이 확인 가능
- 8인치 Graphic LCD와 터치 스크린을 채용으로 메인 계측기 시인성 및 편리성 확보
- 최대 50개 분기 계측기 연결로 시스템 확장성 확보
- 분기 모듈 이상데이터를 이벤트로 저장하고, 각 분기모듈 정보를 통신으로 메인 모듈에 전달, 저장 및 DO 출력 기능 제공
- 분기 모듈에 차단기에 내장되어 있는 ZCT를 이용한 누설 전류 계측 가능(Option)
- 분기 모듈에 MCCB의 AX, AL 접점을 입력받아 차단기의 ON, OFF, Trip 상태 모니터링 가능(옵션)
직결형/ 관통형을 선택 제공(모듈)
- 현장 상황에 따른 MCCB와 체결 방식을 선택 가능하도록 함 (모듈 관통 형, 단자형)
고 정밀 오차 제공
- 전압/전류 정밀 오차 (0.2%)를 제공하고 다양한 정격의 제품을 제공으로 고객의 요구에 따라 제품 선택 가능
(전류 계측범위는 각 제품 정격별로 상이함)

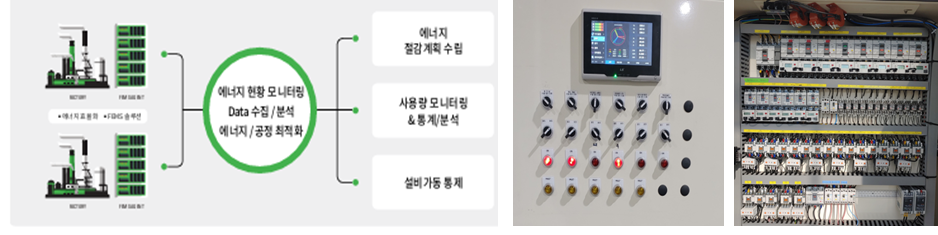

부하별 전력계측을 통한 FEMS, BEMS 구축

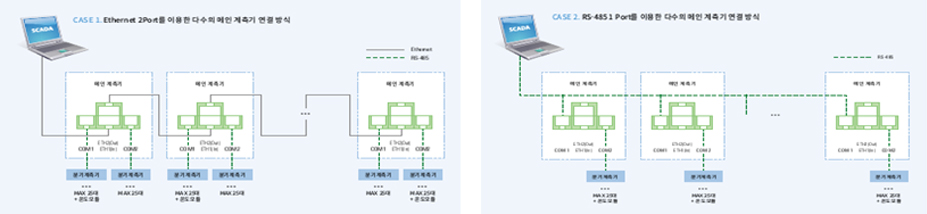

통신 구성
